настройка на UBNT EdgeRouter X SFP

[chain]

здравейте колеги имам една странна конфигурация която трябва да направя един  EdgeRouter ..

> eth0 = shitch forwaw to ALL to ALL  ( тук трябва да влиза лан кабел от ubnt AC-500 антена където има 5 реални IP. )

> eth1 = switch. ( LAN eth0 ).                                   ( отива към PC кoето има static IP  xx.xxx.65.45 )

> eth2 = soho router IP xx.xxx.65.44 + DHCP     ( отива към switch и е локалната мрежа. )

> eth3 = soho router IP xx.xxx.65.46                  ( отива към nano station m2 )

> eth4 = switch ( LAN eth3 ) =                            ( отива към switch )

> eth5 = soho router IP xx.xxx.65.43                  ( отива към друг рутер )

моля някои ако може да помогне да пише..

мога да дам и teamviwer ако някой реши да се пробва.

благодаря на всички.

[kokaracha]

Концепцията в момента при теб е сбъркана и погрешно тръгваш да развиваш мрежата си.Трява ти управляем суйч за да си правиш влани,а публичните адреси (тази /29) си ги назначаваш на WAN порта и си правиш нат/мап към избран частен адрес или мрежа.Задължително ползвай DHCP навсякъде за да избегнеш губеме на време в разкарване и настройки при потребителите.

[chain]

Преди 14 часа, kokaracha написа:

Концепцията в момента при теб е сбъркана и погрешно тръгваш да развиваш мрежата си.Трява ти управляем суйч за да си правиш влани,а публичните адреси (тази /29) си ги назначаваш на WAN порта и си правиш нат/мап към избран частен адрес или мрежа.Задължително ползвай DHCP навсякъде за да избегнеш губеме на време в разкарване и настройки при потребителите.

Не е ли същата работа дали ще си взема управляем суйч или този edge router ?

И в двата варианта ще разделя ИП от /29  към отделните мрежи..  не мога да разбера с какво управляемият суич ще е по-добър от edge routera.

[JohnTRIVOLTA]

Преди 18 часа, chain написа:

Не е ли същата работа дали ще си взема управляем суйч или този edge router ?

И в двата варианта ще разделя ИП от /29  към отделните мрежи..  не мога да разбера с какво управляемият суич ще е по-добър от edge routera.

По-скоро такъв суич трябва да имаш зад рутера, а на рутера да сетнеш мрежите във вилани, било качени в трънк или всеки на порт ! А каква е гимнастиката с М2-ката, 2 радиа със съответни мрежи ли ще пускаш?

Редактирано 19 Май, 2016 от JohnTRIVOLTA

[chain]

в момента го ползвам да предава радио , и да ми прави DHCP на локалната мрежа. на ако вържа edge ще отпадне вторият кабел..

[chain]

Може ли за още малко съвети...

по написаното от колегата samyil успях да направя доста от настройките. в момента го правя с помощта на рутер който е настроен каго GATEWAY който имам зададен.

реално не съм го свързал на точното му място където ще се използва, но от направеното до момента успях да настроя почти всичко.

Питането ми е относно eth1 където eth0 трябва да пропусне цялото едно IP хх.ххх.65.45  на една машина. аз в момента съм направил

set interfaces ethernet eth0 address xx.xxx.65.45/29

но си мисля, че трябва да го изтрия и да направя нещо като bridge или да направя forwarding на цялото IP.  Някои ще помогне ли с команди, точно както го е описал колегата евала за което много добре се ориентирах по неговите писания.

Благодаря предварително.

[chain]

и така колеги някои да знае как мога да пропусна само едното IP от eth0 до eth1.. ?

при положение, че вече имам

set interfaces ethernet eth0 address xx.xxx.65.43/29

set interfaces ethernet eth0 address xx.xxx.65.44/29

set interfaces ethernet eth0 address xx.xxx.65.46/29



И е необходимо да пропусна IP хх.ххх.65.45/29  oт eth0 към eth1

[JohnTRIVOLTA]

Пробва ли така:

configure
set interfaces switch switch0 switch-port interface eth0
set interfaces switch switch0 switch-port interface eth1
commit



или пък така:

set interfaces bridge br0
set interfaces ethernet eth0 bridge-group bridge br0
set interfaces ethernet eth1 bridge-group bridge br0
commit




[chain]

Преди 3 часа, JohnTRIVOLTA написа:

Пробва ли така:

configure
set interfaces switch switch0 switch-port interface eth0
set interfaces switch switch0 switch-port interface eth1
commit



или пък така:

set interfaces bridge br0
set interfaces ethernet eth0 bridge-group bridge br0
set interfaces ethernet eth1 bridge-group bridge br0
commit




понеже съм вдигнал на switch0 eth3 eth4 и съм сложил 192.168.10.1/24  оставя да работя със br0

локализирах проблема : няма връзка м/у Gateway и br0 и няма идея как мога да сложа.

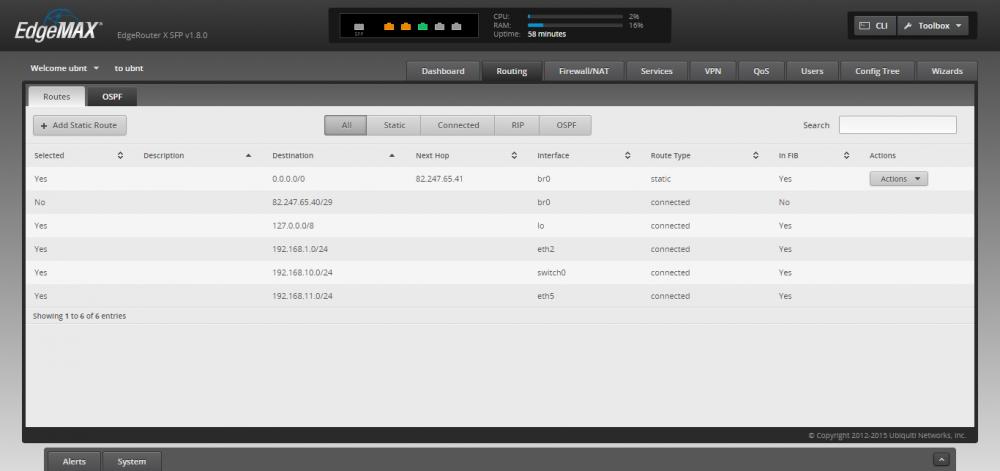

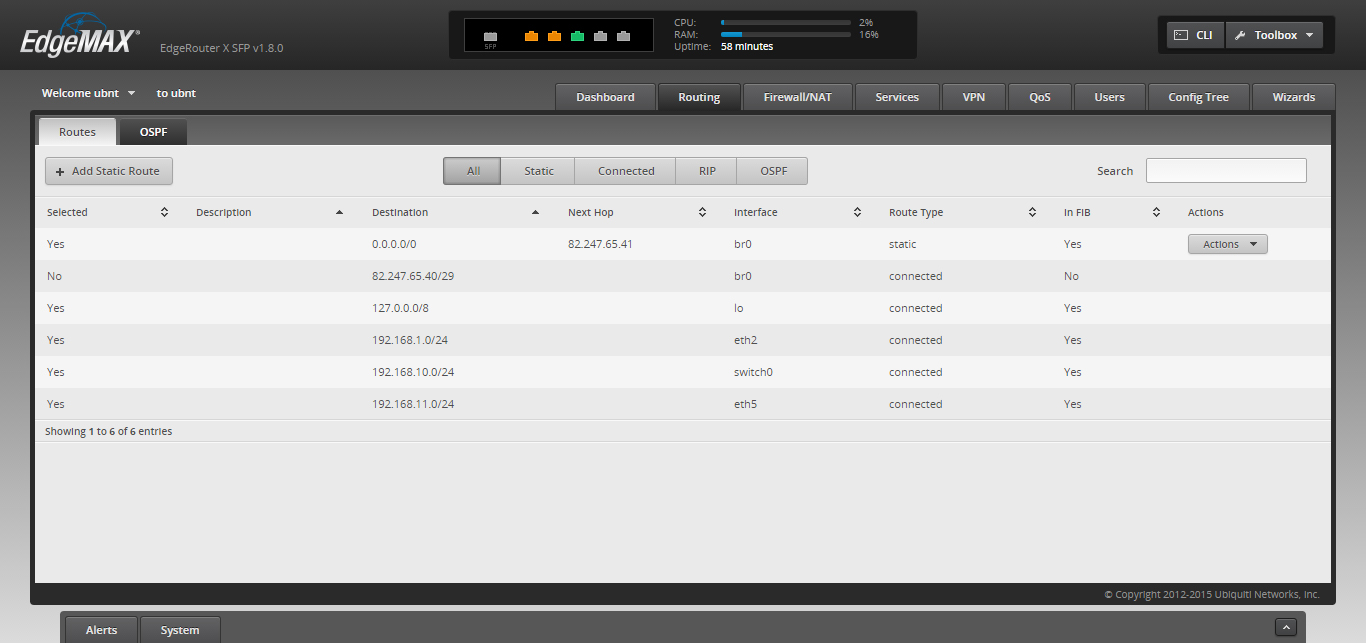

set protocols static route 0.0.0.0/0 next-hop xx.xxx.65.41 това съм го изпълнил и си показва че хопа е повдигнат на br0 но при пинг няма връзка м/у реалното realnoto IP xx.xxx.65. (44,43,46) и Gateway

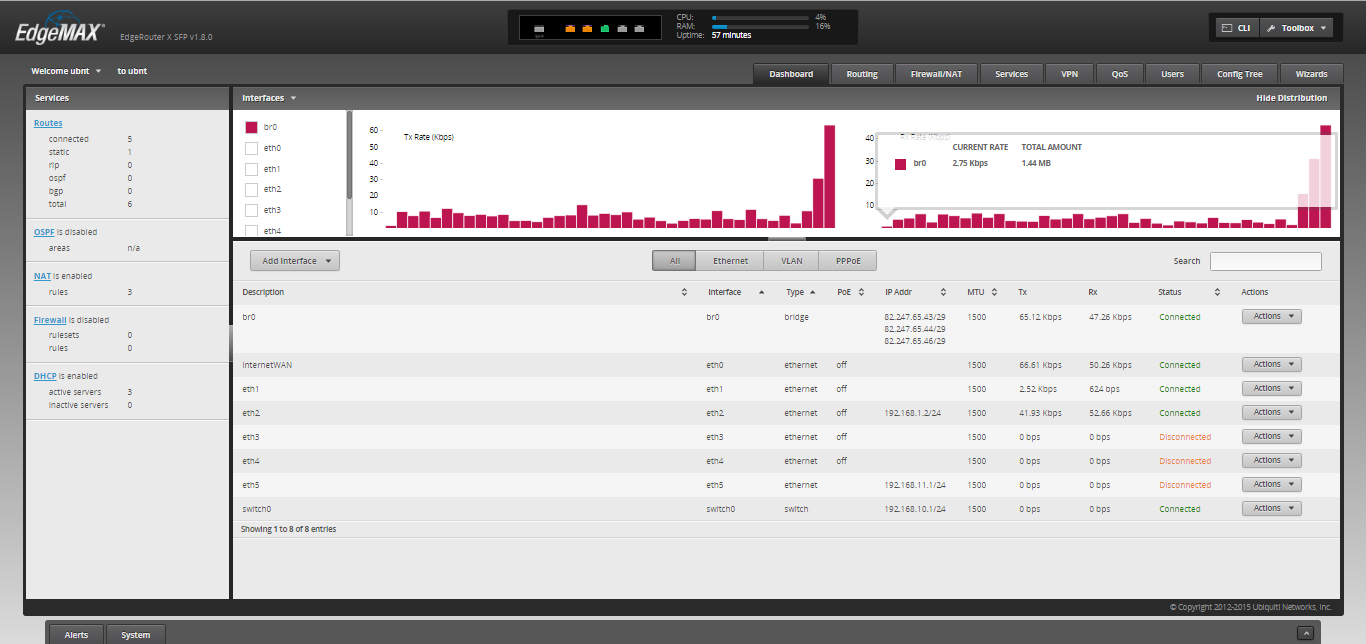

повдигнал съм ги и трите ИП на br0

сигурно е някои тъпо отметка или нещо но идея нямам стана вече 6 часа го мъча..

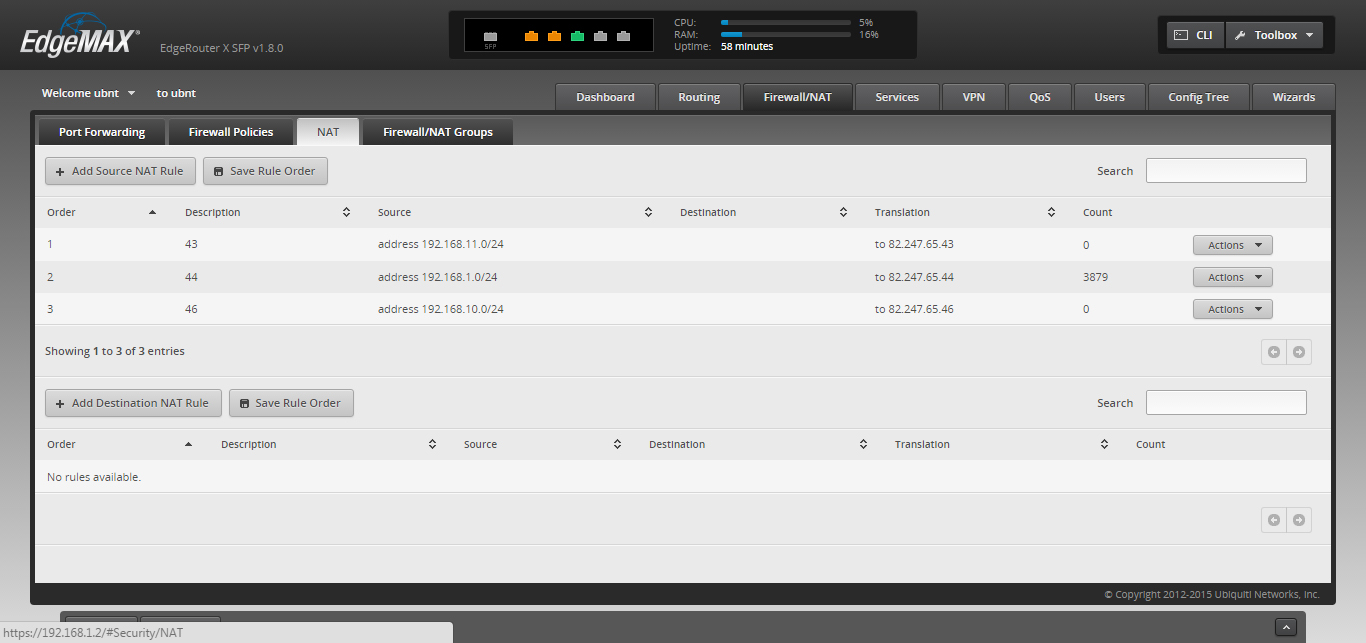

Ако трябва ще кача и др снимки

FoToGmG.bg

Редактирано 3 Юни, 2016 от chain
