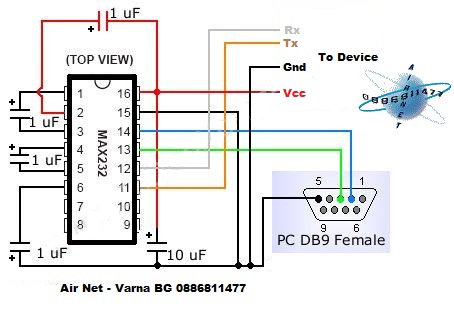

¤ DJ69 ¤ (ツ) ¤ Отговорено 27 Февруари, 2010 Автор Доклад Сподели Отговорено 27 Февруари, 2010 Ето го малко на бързо ама така е при мен постояно на крак . Не съм объркал поляритета на кондезаторите спокойно малко не логично са на пръв поглед ама си е така гледаш къде има "+" Всички електролитни са по 1микро на 50В, само тоя който е на захранването паралел е 10микро/50. Другите са по 100нано (байпас). Слагал съм Elna като марка, просто си я предпочитам иначе може да се сложи напрактика всичко, друг е въпроса как и до кога ще работи. Захранването се взема задължително от порта на у-вото за да са изравнени TTL нивата иначе може да изгориш нещо. Кабелите който са до него от чипа да не са повече от 15см. А кабела до ком порта да е екраниран. Диода е сложен да пази чипа от обратно пускане за всеки случай. Ако има въпроси питайте. Кондензаторите който са паралелно за захранването задължително максимално близо до чипа разположени. п.п. Един фен от София го излекува AP то Адрес на коментара Сподели в други сайтове More sharing options...
Kircho Отговорено 27 Февруари, 2010 Доклад Сподели Отговорено 27 Февруари, 2010 Много ти благодаря за схемата. When you dream,there are no rulz... Адрес на коментара Сподели в други сайтове More sharing options...
